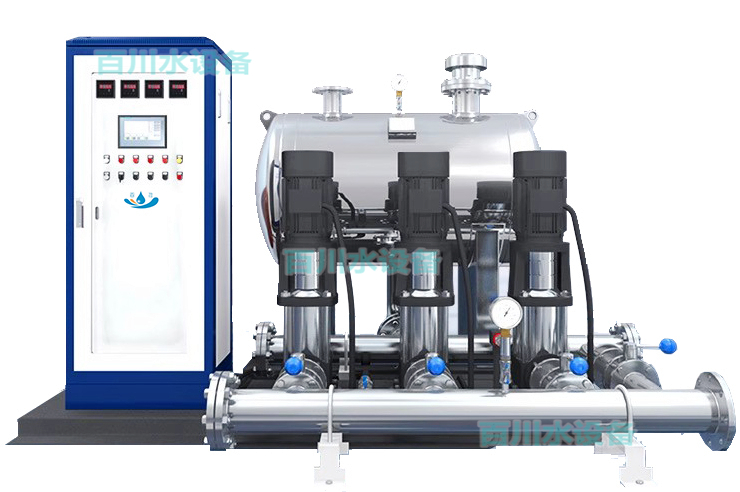

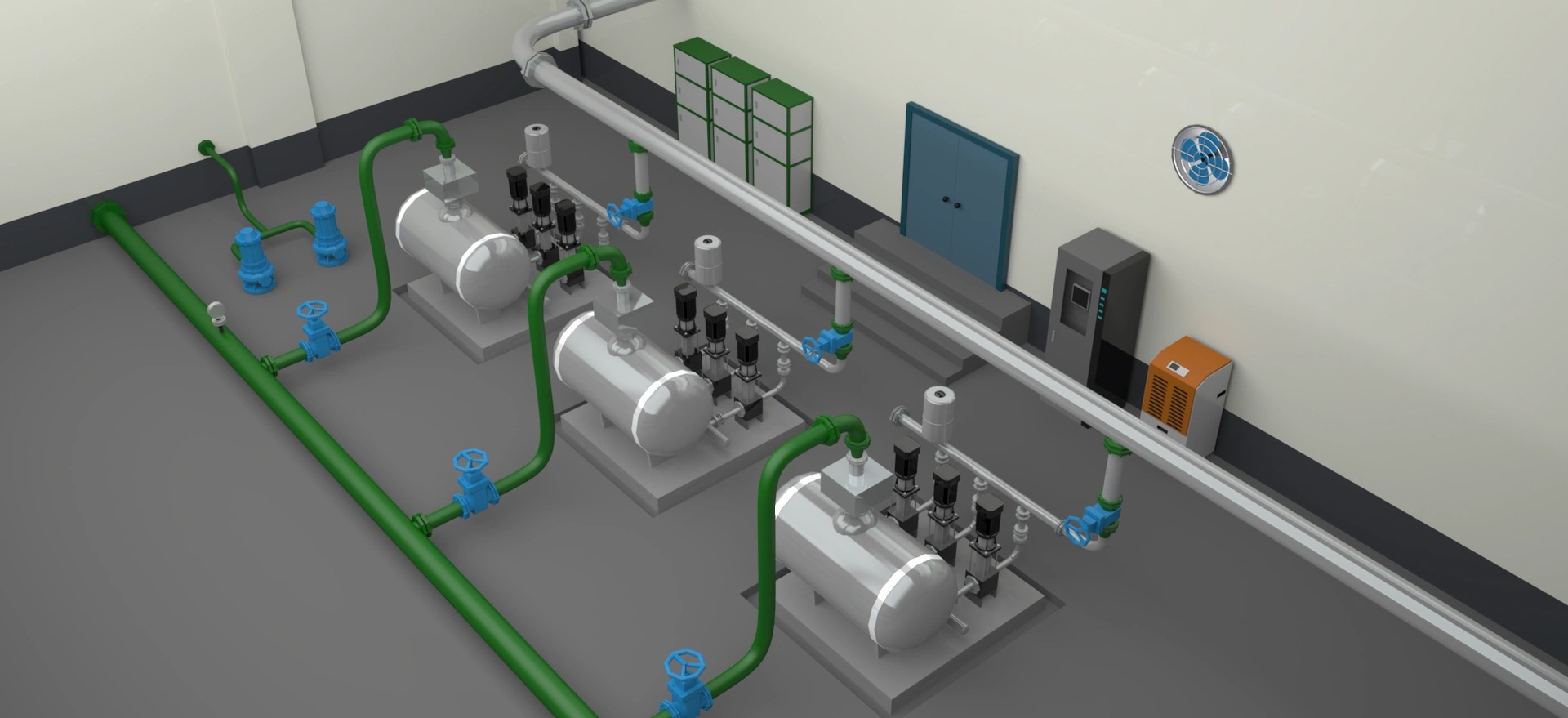

无负压供水设备

     工作原理

1. 叠压供水：设备通过稳流罐与市政管网直接连接，在市政管网压力充足时，直接从管网取水并加压供给用户；当市政管网压力不足时，稳流罐内的储备水与管网水共同加压，避免对市政管网产生负压（即 “无负压”）。

2. 压力闭环控制：通过压力传感器实时监测出水压力，PLC 控制系统根据用水量自动调节水泵转速或运行台数，保持供水压力稳定。

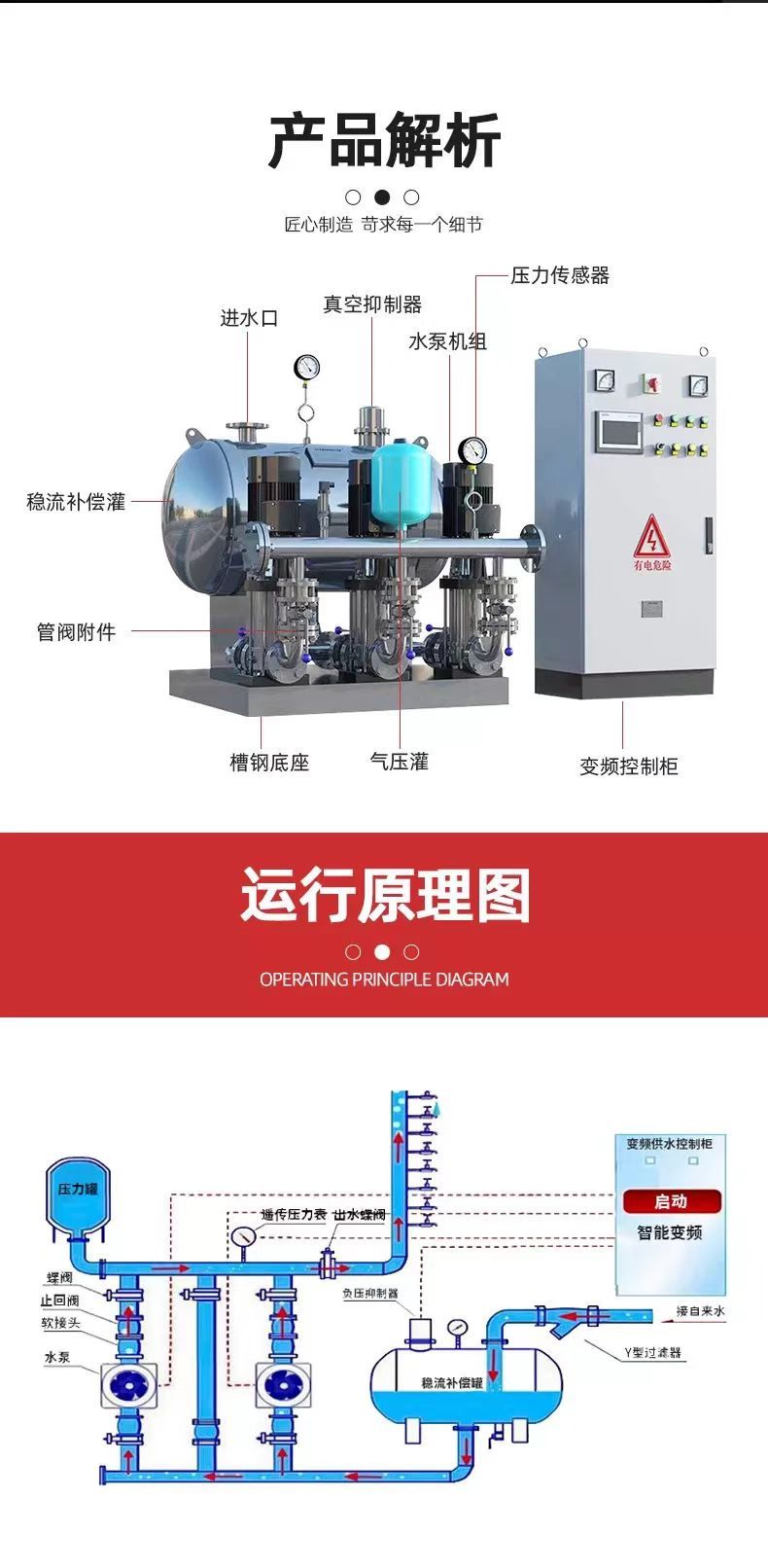

    核心组成部分

1. 稳流补偿系统

• 稳流罐：不锈钢材质，用于存储市政管网的余压水，缓冲用水高峰时的流量波动，防止管网产生负压。

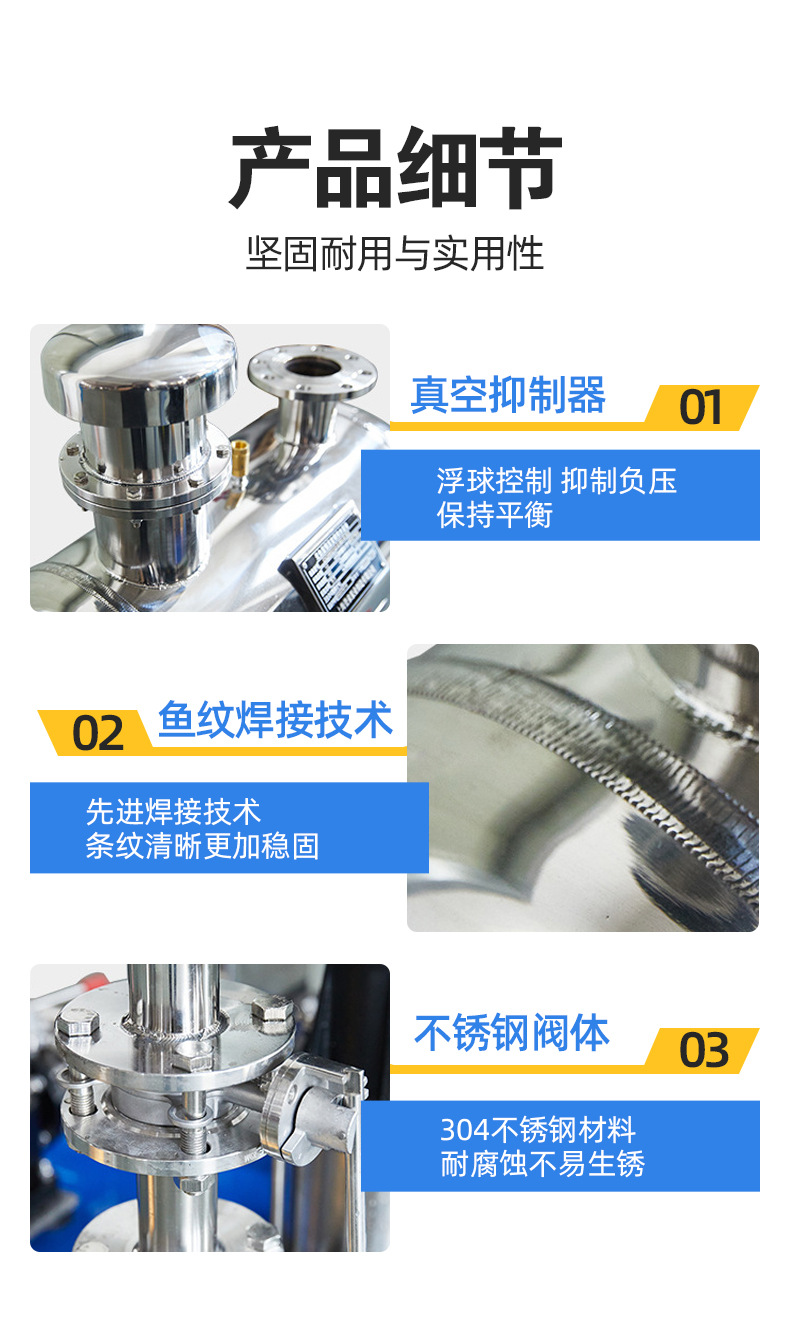

• 真空抑制器：当市政管网压力下降时，自动打开吸入空气，维持罐内压力平衡，避免形成负压影响管网供水。

2. 水泵及变频系统

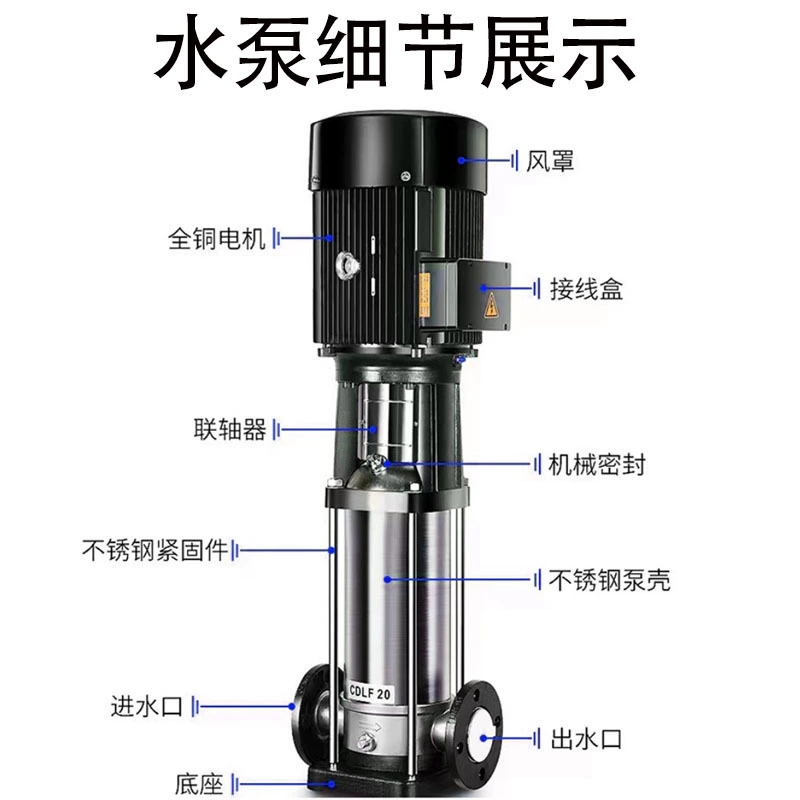

• 离心泵组：通常为多台水泵（主泵 + 备用泵）并联，根据用水量自动切换运行，常用不锈钢多级离心泵，效率高、耐腐蚀。

• 变频控制柜：通过变频器调节水泵转速，实现 “按需供水”，节能效果显著（相比传统水箱供水节能 30%~60%）。

3. 控制系统

• PLC 控制器：集成逻辑控制程序，协调各部件运行，支持手动 / 自动模式切换，具备故障诊断和保护功能（如过载、缺水、超压保护）。

• 触摸屏人机界面：实时显示压力、流量、水泵运行状态等参数，可设置供水压力、定时启停等功能。

4. 管路及附件

• 进 / 出水管路：与市政管网和用户用水管道连接，采用法兰或卡箍式接口，确保密封性。

• 压力传感器：安装于出水端，实时监测供水压力并反馈至控制系统。

• 倒流防止器：防止设备内的水倒流至市政管网，保障管网水质安全。

•

•

•

•

•

•

•
